JAKOB Antriebstechnik hat mit der Baureihe MDR eine universell einsetzbare Kraftspannmutter mit seitlich angeordnetem Bediensechskant und Durchgangsgewinde im Sortiment. Die MDR-Reihe ergänzt die beiden Spannmuttertypen MCA und MDA mit Bedienung von oben, die sich seit vielen Jahren in den unterschiedlichsten Einsatzgebieten hervorragend bewährt haben. Ganz neu ergänzt die Baugröße 150 mit 150 kN Nennspannkraft die Auswahl.

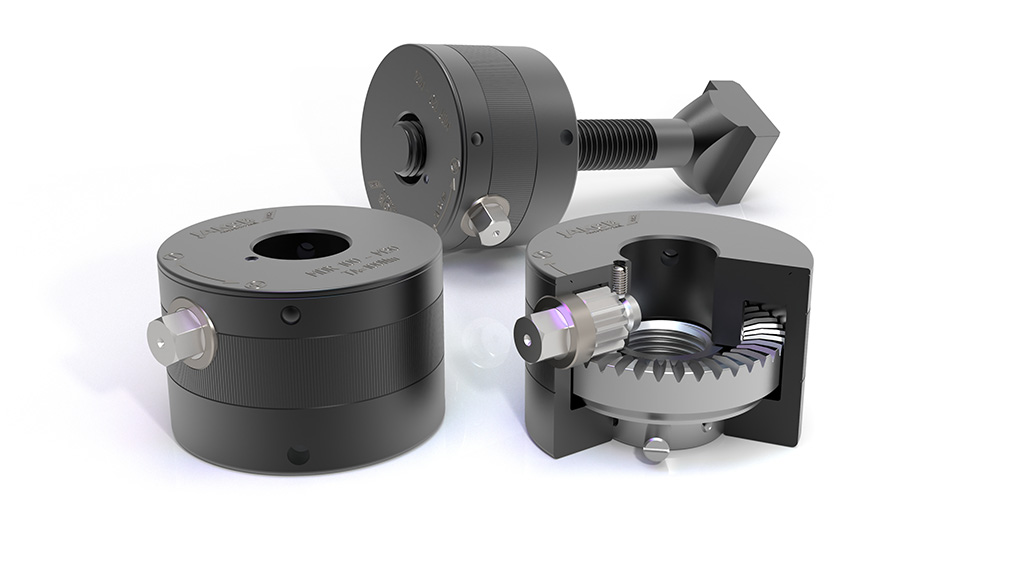

Wesentliches Konstruktionsmerkmal der MDR-Spannmutter ist ein spezielles Kronenradgetriebe mit rechtwinkliger Umlenkung der Rotation zur Vervielfältigung des Anzugsmomentes. Proportional zum Anzugsmoment wird die Spannkraft sicher und kontrolliert aufgebaut. Hierdurch werden mit einfachster manueller Bedienung hohe Spannkräfte bei maximaler Betriebssicherheit gewährleistet. Bei der Gewindegröße M30 wird zum Beispiel der üblicherweise benötigte schwere SW46-Schlüssel durch den SW14-Bediensechskant ersetzt und erlaubt somit ein deutlich komfortableres Arbeiten.
Das Durchgangsgewinde ermöglicht in Verbindung mit längenvariablen T-Nut-Schrauben bzw. Spannbolzen eine sehr flexible Anwendung mit unterschiedlichen Spannhöhen bzw. Werkzeugdicken. Neben der robusten Werkstoffausführung, sind die kompakten Abmessungen und besonders die sehr niedrige Bauhöhe hervorzuheben. Dies ermöglicht auch den Einsatz bei extrem beengten Einbauverhältnissen. Die MDR-Spannmutter ist unter normalen Betriebsbedingungen wartungsfrei und in Sonderausführung bis 400°C einsetzbar.
Es stehen 2 Baugrößen mit einer Nennspannkraft von 120 kN bzw. 150 kN und Gewindegrößen von M16 bis M42 zur Verfügung.
