Verisurf Software stellt die neue Version 2023 seiner universellen Messsoftware vor. „Verisurf 2023 enthält neue automatisierte Arbeitsabläufe, die die Effizienz verbessern und die wiederholbare Prozesskontrolle für Inspektions-, Reverse Engineering- und Werkzeugbau-Anwendungen erweitern“, erläutert Kai Gärtling, Regionaler Vertriebsleiter von Verisurf.
„Mit Verisurf 2023 haben wir einen weiteren großen Schritt hin zu unserem Ziel gemacht, Messabläufe zu vereinfachen und unsere Produkte mit Intelligenz auszustatten. Damit unterstützen wir die Anwender mit Messlösungen, die so funktionieren, wie es unsere Kunden wünschen.“
Zu den wesentlichen neuen Funktionen und Workflow-Verbesserungen von Verisurf 2023 zählen:

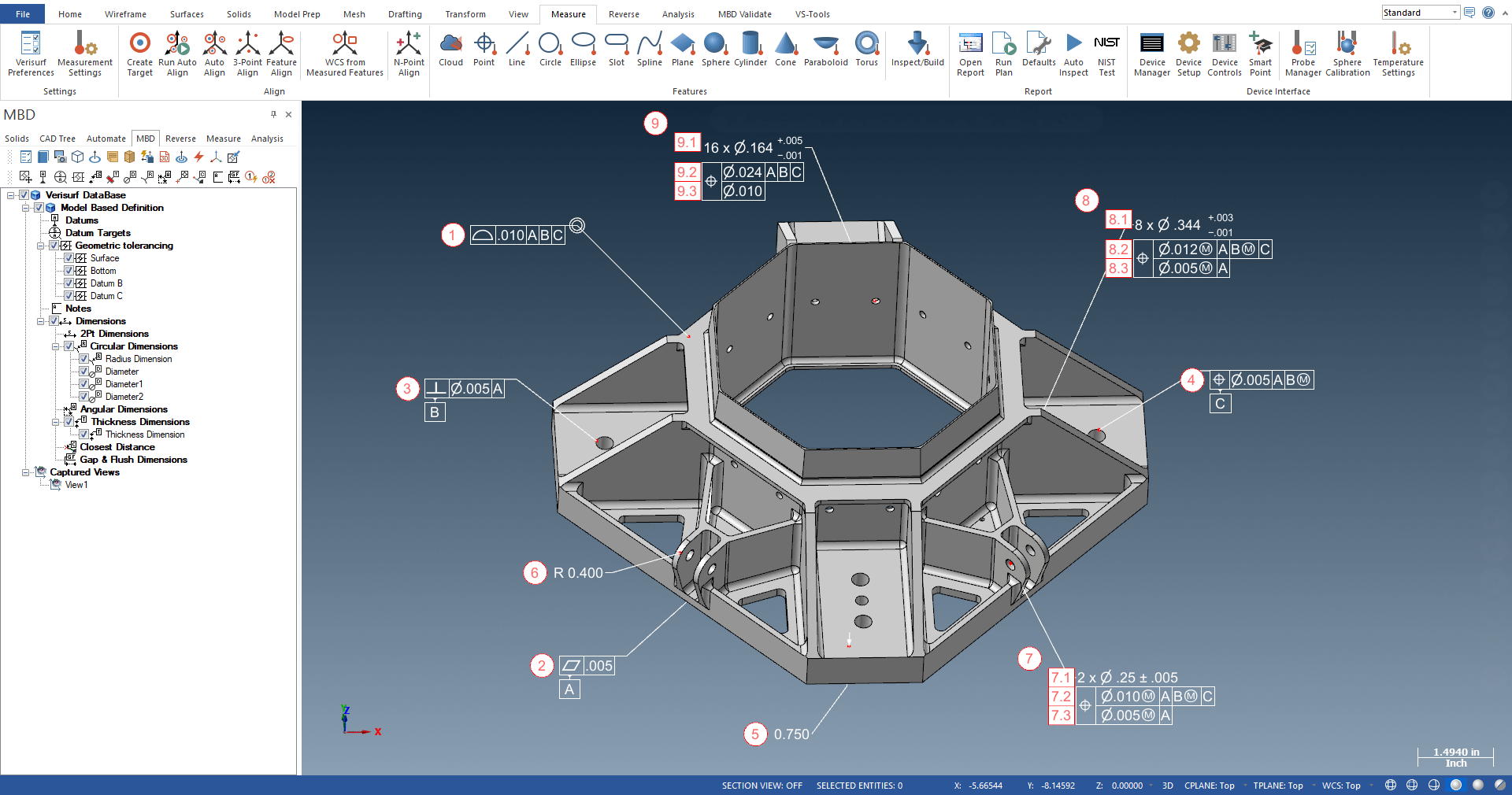

- Intelligente Umsetzung von MBD (Modellbasierende Definition): Teile mit komplexer Form- und Lage-Toleranz, wie zum Beispiel unter Zwangslage definierte Bezüge, kombinierte Positions- und Profil-Toleranzen sowie separate und parallele Anforderungen, sind bei der Programmierung und Berichterstellung keine Herausforderung mehr. Verisurf 2023 unterstützt die Erstellung komplexer Prüfpläne aus assoziativen MBD und intelligenter Analyse der Form- und Lage-Toleranz.
- Neue Mesh Utilities: Die neue Funktion ‚Tri-Mesh‘ vereinfacht Netze, erzeugt einheitliche Dreiecke und sorgt für scharfe Kanten. Das ebenfalls neue Feature ‚Netz abwickeln“ erstellt hingegen ein abgewickeltes 2D-Mesh aus einem offenen 3D-Mesh, um die Bestimmung des erforderlichen Rohmaterials für Formteile sowie die Unterstützung von Mehrfach-Operationen zu erleichtern.
- Dynamische Kantenpunkte: Wenn die Oberfläche eines dünnen Teils, z.B. eines Blechstanzteils, vom Sollwert abweicht, kann die Messung der Kante aufgrund der Abweichung des Teils zu fehlgeschlagenen Antastungen führen. Verisurf’s neuer dynamischer Kantenpunkt stellt sicher, dass die tatsächliche Kante gemessen wird, indem automatisch ein Oberflächenindexpunkt hinzugefügt wird, um die Messposition des Kantenpunkts anzupassen.
- Visualisierung von Gelenk- und Sterntastern: Die KMG-Prüfplanung wird durch eine realistische, grafische Darstellung des aktiven Tasters verbessert. Die genaue Darstellung vereinfacht KMG-Arbeitsabläufe durch die intuitive und visuelle Bestätigung der Taster-Auswahl und -Ausrichtung.
- MBD-Toleranzrahmen: Diese erweitern die MBD-Funktionalität und rationalisieren die Erstmusterprüfung sowie Berichterstattung, indem sie einzelnen Merkmalen eindeutige Identifikatoren zuweisen. Die Einbindung des Toleranzrahmen-Screenshots in den Bericht hilft außerdem bei der Identifizierung der Teileposition jedes Merkmals.
- Verbesserte Cloud und Mesh Slice: Dadurch werden die Reverse-Engineering-Arbeitsabläufe mit Werkzeugen zum Schneiden von Netzen und Wolken weiter vereinfacht.
- Cloud-Messen-Objekt: Dieses ermöglicht eine simple Punktewolkenmessung mit berührungslosen Scannern dank spezieller Scanner-Steuerungen.
„Die neuen Features der V2023 basieren darauf, dass Verisurf als einzige Messsoftware auf einer vollwertigen 3D-CAD-Plattform aufbaut“, fasst Kai Gärtling zusammen. „Dies erlaubt Anwendern Messworkflows in einer nahtlosen CAD-Umgebung durchzuführen und die modellbasierte digitale Kontinuität aufrechtzuerhalten.“
