Winfried Weiland, Marketingleiter der Blum-Novotest GmbH, erläutert: „Mit dem LC50-DIGILOG hat BLUM 2017 die Lasermesstechnik für CNC-Werkzeugmaschinen revolutioniert. Wenig später kam dann mit dem LC52-DIGILOG ein weiteres Trägersystem speziell für Kombinationsmaschinen Drehen/Fräsen auf den Markt. Typischerweise werden diese Systeme auf oder neben dem Maschinentisch montiert, um die Verfahrwege und somit die Gesamt-Messzeit möglichst kurz zu halten.“
„Ist die Montage eines Trägersystems in diesem Bereich der Maschine aus konstruktiven oder anwendungsspezifischen Gründen nicht möglich, bedarf es einer Lösung, bei der Lasersender und -empfänger getrennt – beispielsweise an der Maschinenwand – montiert werden können. Der neue LC53-DIGILOG erfüllt genau diese Anforderung, wodurch Störkonturen im Arbeitsraum vermieden werden und eine flexible Integration in unterschiedliche Maschinentypen möglich wird.“
Mit den Vorgängersystemen Mini NT und Micro Single NT hat das Unternehmen bereits seit vielen Jahren Geräte mit separater Sende- und Empfangseinheit erfolgreich im Angebot. Dank der im LC53-DIGILOG eingesetzten DIGILOG-Technologie konnten diese Attribute verbessert werden. Während die digital/schaltenden Lasermesssysteme mit NT-Technologie durch Abschattung des Werkzeugs nur wenige Signale zur Messwerterfassung erzeugen, generieren die neuen DIGILOG-Lasermesssysteme viele Tausende Messwerte pro Sekunde unter dynamischer Anpassung der Messgeschwindigkeit entsprechend der Nenndrehzahl des Werkzeugs.
Auch misst der LC53-DIGILOG jede Schneide einzeln, statt nur den Wert für die längste Schneide zu ermitteln, wodurch ein Vergleich von kürzester zu längster Schneide möglich ist. Als Resultat werden Rundlauffehler, verursacht beispielsweise durch Verschmutzungen am Konus der Werkzeugaufnahme, automatisch erfasst. Zudem erkennt der LC53-DIGILOG – aufgrund der Vielzahl an Messwerten pro Schneide – Schmutz- und Kühlschmiermittelanhaftungen am Werkzeug und rechnet sie aus dem Ergebnis heraus, was die Messergebnisse nochmals zuverlässiger macht.
Die vielen Ideen, die die BLUM-Entwickler am LC53-DIGILOG umgesetzt haben, bringen Vorteile mit sich: Zum Beispiel wurden Laseroptik und Homogenität des Laserstrahls weiter verbessert, wodurch digiloge Messungen überhaupt erst möglich wurden. So wird z.B. der Einfluss von Kühlmittelnebel weiter verringert, was mit einer Steigerung von Genauigkeit und Prozesssicherheit einhergeht.

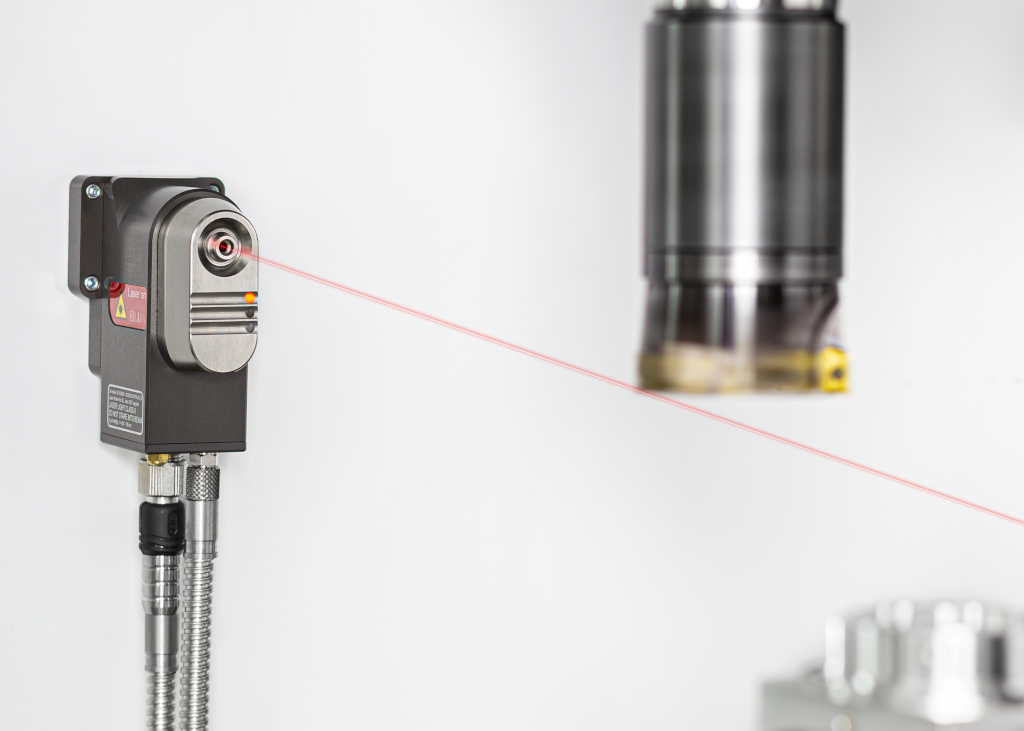

Zudem lassen sich bei der neuen Lasergeneration die Schmutzblenden durch den Bajonettverschluss werkzeuglos an- und abbauen. Zur Installation des LC53-DIGILOG steht ein neuentwickeltes Montageset zur Verfügung, das eine komfortable Ausrichtung von Sender- und Empfängereinheit ermöglicht. Sollen die Systeme beispielsweise an der Maschinenwand angebracht werden, ist zur Befestigung nur eine einzige Gewindebohrung erforderlich.

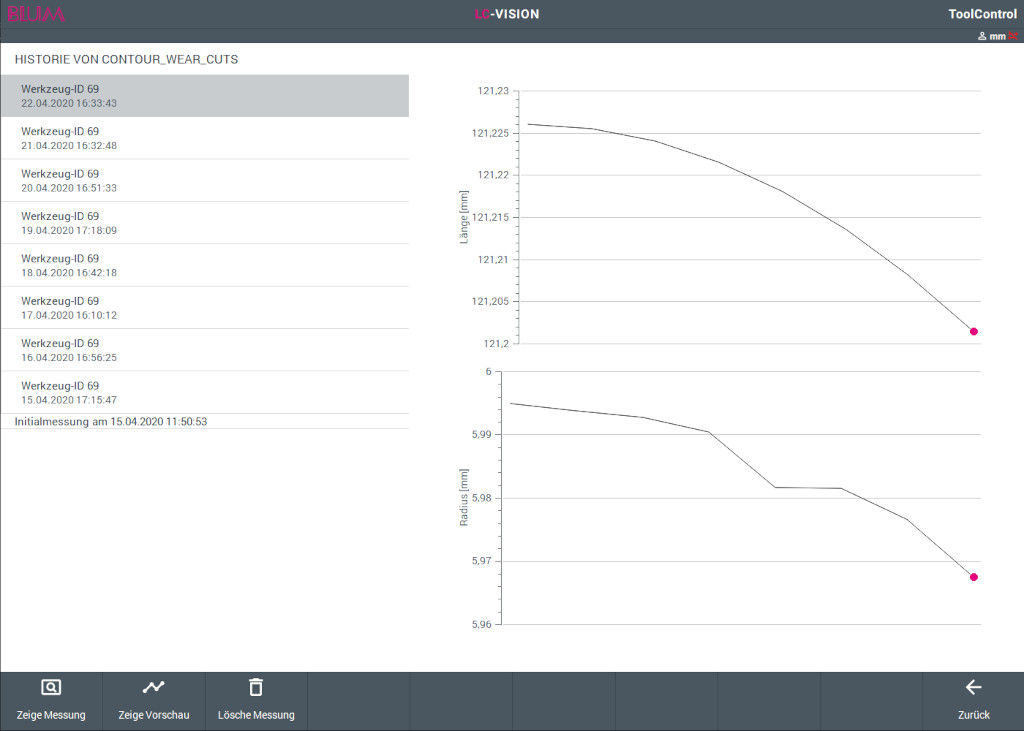

„Natürlich ist das neue Lasermesssystem auch kompatibel mit der von den Trägersystemen bekannten Mess- und Visualisierungssoftware LC-VISION. Die Anwendung ermöglicht es, eine Vielzahl an Messaufgaben am Steuerungsbildschirm ohne NC-Programmierkennnisse zu generieren, Messergebnisse zu visualisieren und entsprechend der jeweiligen Anforderung auszuwerten. Hierbei beschränkt sich das Einsatzfeld nicht nur auf das Thema Werkzeugmessung, sondern beinhaltet auch eine zuverlässige Beurteilung der Motorspindelqualität. Durch diese Funktion sind vorbeugende Wartungen möglich, bevor es zum Maschinenausfall kommt“, erklärt Weiland.
Blum-Novotest auf der Control in Halle 3, Stand 3410 und auf der Moulding Expo in Halle 1, Stand 1|27
