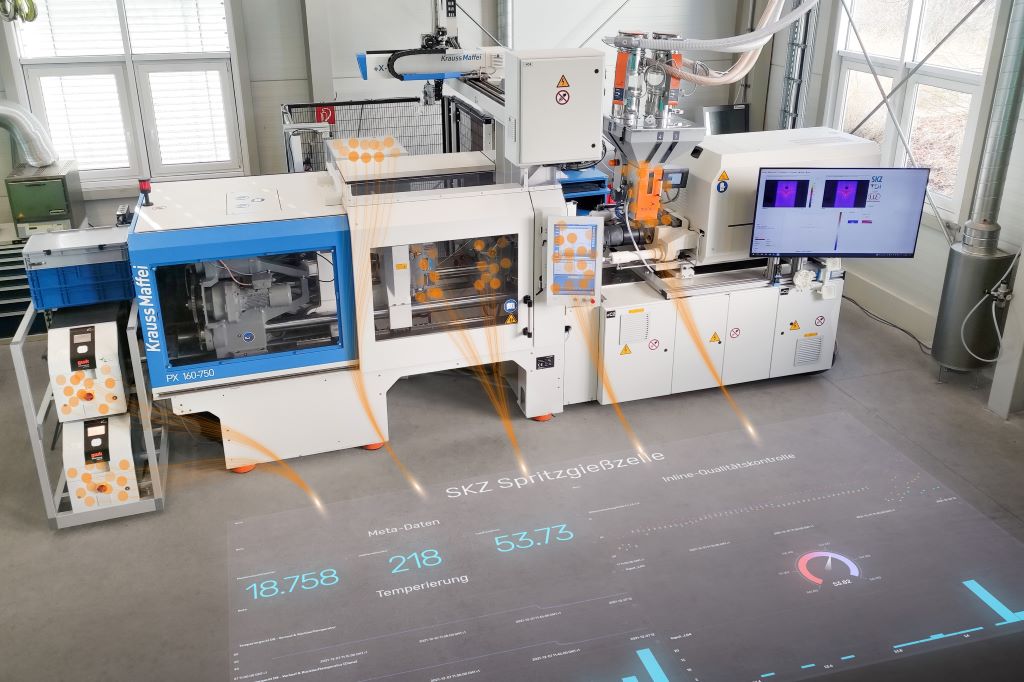

An einer vollvernetzten Spritzgießzelle im Technikum des SKZ demonstrieren die Wissenschaftler im Live-Betrieb ein System, das Abweichungen der Produktqualität selbstständig erkennt, die wahrscheinlichste Ursache identifiziert und konkrete Handlungsempfehlungen an den Maschinenbediener ausgibt.
Das Kunststoff-Zentrum SKZ in Würzburg und das Fraunhofer-Institut für Produktionstechnik und Automatisierung IPA in Bayreuth können sich nach zwei Jahren gemeinsamer Forschungsarbeit über den erfolgreichen Abschluss eines durch das Bundesministerium für Wirtschaft und Klimaschutz geförderten Projekts »ProBayes« freuen. Dabei wurden sogenannte Bayes’sche Netze entwickelt – statistische Methoden zur wissensbasierten Modellierung von Prozessen, in denen durch Knoten und Kanten qualitätsrelevante Prozessparameter und deren Abhängigkeiten verknüpft werden. Dabei werden Knoten bedingte Wahrscheinlichkeitsverteilungen zugeordnet, sodass abhängige Prozessgrößen zielsicher vorhergesagt werden.
Direktes Feedback zur Bauteilqualität
Demonstriert wurde die besondere Fähigkeit der Methode an einer vollvernetzten Spritzgießzelle am SKZ. Diese besteht aus Messsystemen, Peripheriegeräten und der Spritzgussmaschine selbst, die mittels OPC UA und MQTT vernetzt wurden. Dank Inline-Messtechnik kann ein direktes Feedback zur Bauteilqualität erfasst und zyklusbezogen gespeichert werden. Hierbei konnten die beteiligten Unternehmen stark von den Erkenntnissen hinsichtlich Schnittstellen und Vernetzung profitieren.
Im Live-Betrieb validiert
Das entwickelte Bayes’sche Netz modelliert die Abhängigkeiten des Bauteilgewichts von den Einstell- und Prozessgrößen der Spritzgießmaschine und ermöglicht eine Ursachenanalyse, wenn das Bauteilgewicht vom Soll-Wert abweicht. Im Ergebnis konnte so die Fähigkeit des auf realen Prozessdaten trainierten Bayes’sche Netzes an der aufgebauten Spritzgießzelle im Live-Betrieb validiert und interessierten Unternehmen demonstriert werden. Das Bayes’sche Netz war dabei nicht nur in der Lage zu detektieren, wann das Bauteilgewicht außerhalb der einstellbaren Toleranz lag. Es konnte außerdem die wahrscheinlichste Ursache dafür identifizieren und zielsicher Handlungsempfehlungen an den Maschinenbediener ausgeben.
SKZ – Das Kunststoff-Zentrum
Das SKZ ist Mitglied der Zuse-Gemeinschaft. Diese ist ein Verbund unabhängiger, industrienaher Forschungseinrichtungen, die das Ziel verfolgen, die Leistungs- und Wettbewerbsfähigkeit der Industrie, insbesondere des Mittelstandes, durch Innovation und Vernetzung zu verbessern.
