Die Hufschmied Zerspanungssysteme GmbH hat zusammen mit der VisCheck GmbH, einem Experten für intelligente Bildverarbeitung, eine hochmoderne Lösung für die automatisierte Qualitätskontrolle in der Produktion von Werkzeugklingen eingeführt. Dank der KI-basierten Lösung „OPDRA Qualität“ konnte Hufschmied den Aufwand für die Qualitätsprüfung seiner Werkzeugklingen deutlich reduzieren. Die gesamte Vermessung der Werkzeuge sowie deren optische Prüfung erfolgen nun vollautomatisch mithilfe eines kollaborativen Roboters. Dieser ermöglicht es, den Prozess rund um die Uhr laufen zu lassen. Alle Messergebnisse werden zudem in einem digitalen Zwilling gespeichert. Jede Werkzeugklinge ist dazu mit einem Data-Matrix-Code versehen, der eine eindeutige Zuordnung der Prüfergebnisse zur jeweiligen Klinge ermöglicht.

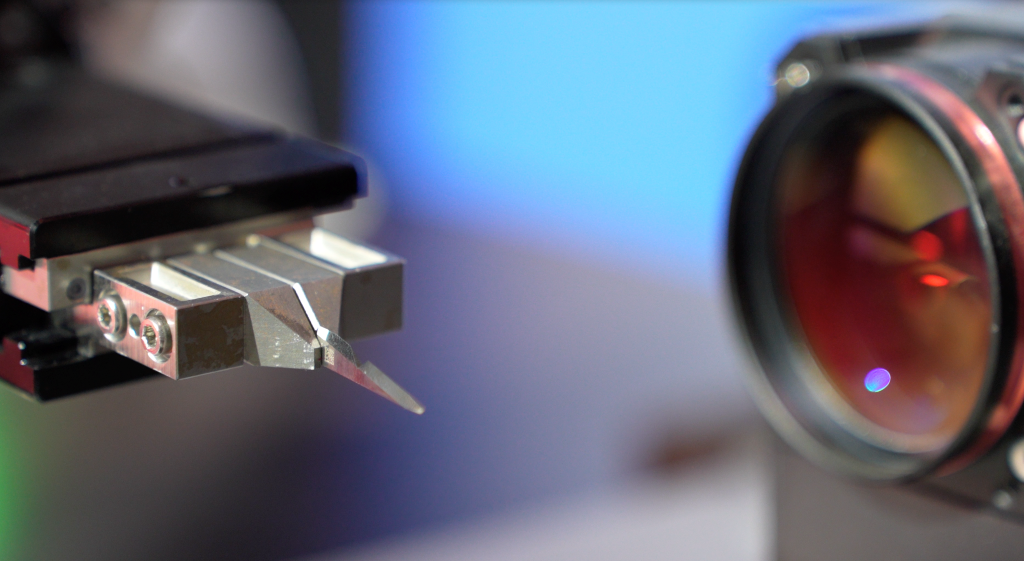

Neben Fräswerkzeugen stellt Hufschmied in seinem Werk in Winterlingen auf der Schwäbischen Alb auch sogenannte Kaltschnittklingen her, die in der Automobilindustrie für den Airbag-Beschnitt benötigt werden. Diese äußerst empfindlichen 20 × 5 mm großen Klingen durchlaufen eine optische Prüfung: Ein Bildverarbeitungssystem mit Machine-Learning-Software untersucht die Klingenspitze in einem Raster von nur 50 × 50 µm auf potenzielle Beschädigungen.
Anschließend wird die Gesamtgeometrie mit allen Längen und Winkeln erfasst. Um die Qualitätssicherung vollständig zu automatisieren, entnimmt ein kollaborativer Roboter die Klingen aus einem Gestell mit mehr als 150 Steckplätzen und führt die optischen Messungen über Nacht durch. Die im Prüfprozess erzeugten Bilder und Messwerte werden anschließend in der Cloud gespeichert.
„Bei hochpräzisen Produkten wie den Werkzeugen von Hufschmied übersteigt der Aufwand für die Qualitätssicherung teilweise den für die Produktion. Mit unseren intelligenten, lernfähigen Bildverarbeitungssystemen steigern wir die Effizienz der Prüfprozesse und machen sie vollständig automatisierbar“, sagt Lutz Schaufuss, Mitglied der Geschäftsführung der VisCheck GmbH.
